一、產品特性

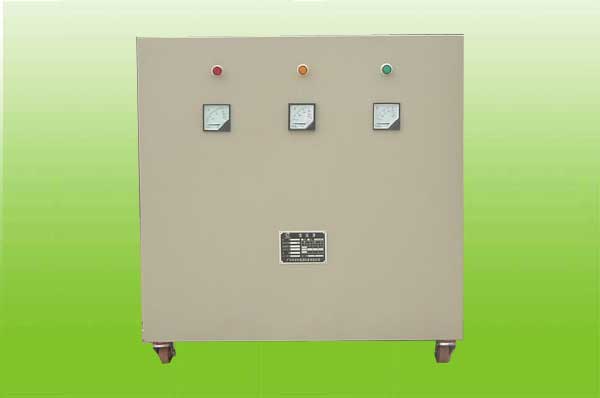

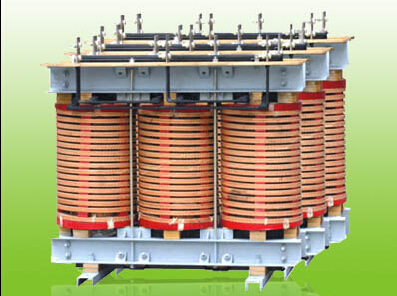

SG是自冷式變壓器，主要用作交流電源電壓變換，適用于各種性質的負載。凡需要交流電壓轉換的電器設備，均可使用本產品。設計的電壓等級為1000V級以下，頻率50Hz或60Hz。
主要產品電壓等級為：輸入：三相440V、420V、400V、380V；輸出：三相220V、200V、190V、120V、110V、100V；單相電壓127V、120V、110V、100V、36V、24V等。分單相與三相兩大系列。如需特殊電壓規格請與我公司聯系訂做。
二、技術參數
容量范圍 | SG 10～1000KVA |
輸出電壓精度 | 負載范圍內±2% |
繞組接法 | Y/yn0 D/yn0 |
頻 率 | 50Hz |
效 率 | ≥98% |
抗電強度 | 2000V/60S<10mA |
負載性能 | 連續100%滿載時,可承受1.5-3倍瞬間電流 |
絕緣電組 | >5MΩ |
環境溫度 | -5℃～+40℃ |
相對溫度 | <90% |
溫 升 | ≤65℃ |
噪 音 | ≤60db |
三、規格參數
型號 | 容量(KVA) | 輸入電壓(V) | 輸出電壓(V) | 相數 | 額定電流(A) | 頻率(Hz) | 外形尺寸 (長寬高cm) | 重量 |
SG-10 | 10 | 380 | 220 | 3 | 26 | 50 | 33×50×45 | 68 |
SG-15 | 15 | 380 | 220 | 3 | 39 | 50 | 33×50×45 | 80 |
SG-20 | 20 | 380 | 220 | 3 | 52 | 50 | 33×50×45 | 92 |
SG-30 | 30 | 380 | 220 | 3 | 78 | 50 | 43×62×45 | 128 |
SG-40 | 40 | 380 | 220 | 3 | 105 | 50 | 43×62×45 | 160 |
SG-50 | 50 | 380 | 220 | 3 | 131 | 50 | 43×62×45 | 190 |
SG-60 | 60 | 380 | 220 | 3 | 157 | 50 | 50×70×55 | 238 |
SG-80 | 80 | 380 | 220 | 3 | 210 | 50 | 50×70×55 | 280 |
SG-100 | 100 | 380 | 220 | 3 | 262 | 50 | 50×70×55 | 350 |
SG-120 | 120 | 380 | 220 | 3 | 315 | 50 | 58×85×75 | 420 |
SG-150 | 150 | 380 | 220 | 3 | 393 | 50 | 58×85×75 | 560 |
SG-200 | 200 | 380 | 220 | 3 | 524 | 50 | 58×85×75 | 680 |
SG-250 | 250 | 380 | 220 | 3 | 656 | 50 | 58×85×75 | 760 |
SG-300 | 300 | 380 | 220 | 3 | 787 | 50 | 65×95×90 | 860 |
SG-350 | 350 | 380 | 220 | 3 | 918 | 50 | 65×95×90 | 880 |
SG-400 | 400 | 380 | 220 | 3 | 1049 | 50 | 65×95×90 | 1050 |
SG-500 | 500 | 380 | 220 | 3 | 1312 | 50 | 80×110×110 | 1370 |
SG-600 | 600 | 380 | 220 | 3 | 1574 | 50 | 80×110×110 | 1560 |
SG-700 | 700 | 380 | 220 | 3 | 1837 | 50 | 100×150×160 | 1720 |
SG-800 | 800 | 380 | 220 | 3 | 2099 | 50 | 100×150×160 | 1880 |
SG-1000 | 1000 | 380 | 220 | 3 | 2624 | 50 | 100×150×160 | 2080 |
SG-1250 | 1250 | 380 | 220 | 3 | 3280 | 50 | 110×170×180 | 2280 |
注：
1.以上參數僅供參考。如有變動，以實際產品為準。
2.以上所列為本公司常規產品。 自耦式設計，如需特殊規格，可按客戶要求訂做。
